ABS606D High speed LED voltage controller
L’ ABS606D è l’ultima versione ad alta velocità e potenza dell’ABS606 – Led Voltage Controller sviluppato da Genesi Elettronica.
Ideato per favorire l’interconnessione tra gli illuminatori e le telecamere impiegati nelle applicazioni Machine Vision, al suo interno presenta una serie di caratteristiche aggiuntive e migliorie rispetto la versione precedente, tra cui:
- 2 output per le telecamere, portando la configurazione a 6+2 canali;
- Ingresso per supporto encoder con possibilità di configurare trigger sia verso gli illuminatori sia verso le telecamere in funzione del segnale ricevuto e impostando i parametri dimensionali del sistema.
- Software più robusto e veloce con sistema operativo Linux.
- Interfaccia web per configurazione e verifica dello stato del controller.
Caratterizzato da 6 canali output per il controllo degli illuminatori e 2 canali output per le telecamere, l’ABS606D è stato sviluppato per fornire ai nostri clienti un controller ad alta efficienza e performance in grado di coordinare i diversi apparati di produzione con la sincronizzazione degli illuminatori LED quando la telecamera è impostata in modalità slave.
Nella dimostrazione applicativa “La ruota della fortuna” che verrà presentata in anteprima in occasione della fiera SPS – Smart Production Solutions, che si terrà a Norimberga dal 25 al 27 Novembre 2025, mostreremo la velocità con cui l’ABS606D è in grado di controllare sia la telecamera sia l’illuminatore per scattare una “foto” nitida dell’elemento preso in esame, a partire dal segnale di un encoder.
Grazie al software basato sul programma LINUX e alla presenza di un’interfaccia web avanzata, il sistema è in grado di fornire più parametri di configurazione e di controllo rispetto alle versioni precedenti. Per poter rendere visibili tutte queste caratteristiche, la dimostrazione sarà composta da un illuminatore LED Genesi Elettronica appartenente alla famiglia GEST – GEST MEGA RING con diametro di 99mm e una telecamera matriciale a colori fornita da Alkeria e appartenente alla serie NOTA.

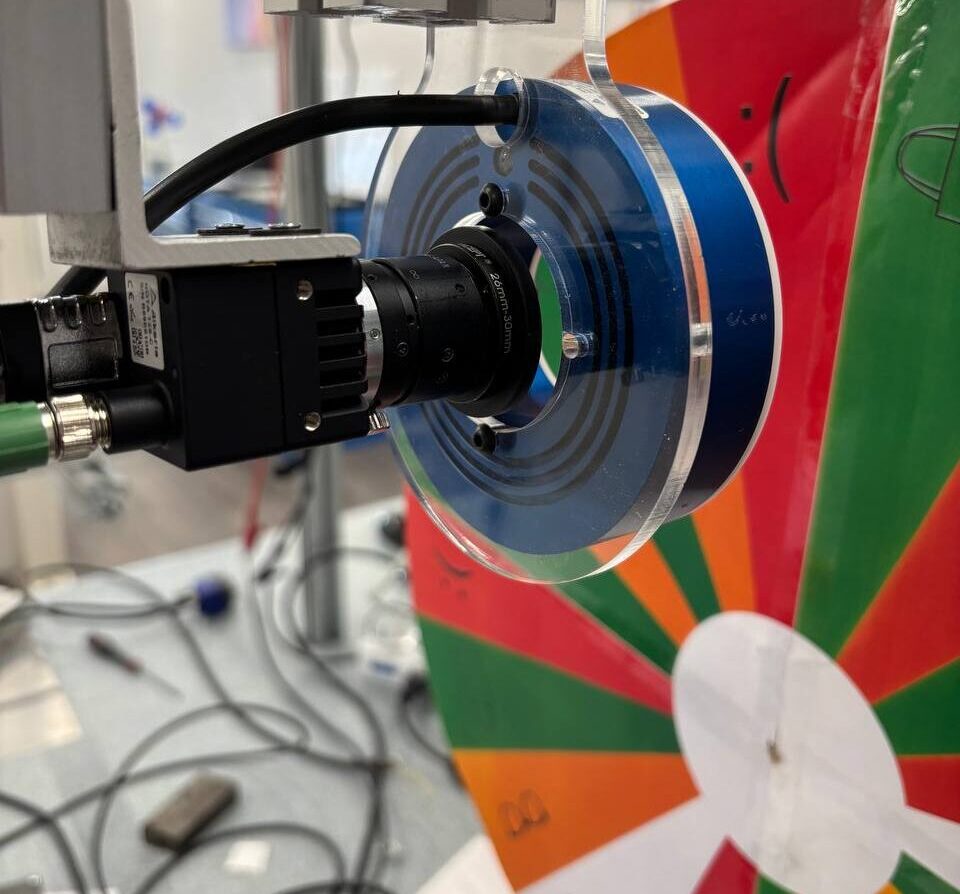

La “Ruota della Fortuna”, caratterizzata da un diametro di 50 cm e suddivisa in 20 spicchi di colori alternati e con un totale di 5 immagini ripetute, potrà essere girata manualmente dai visitatori. La telecamera e l’illuminatore saranno posizionati di fronte alla ruota stessa e collegati al dispositivo ABS606D, il quale piloterà l’intero sistema per effettuare uno scatto centrato su ogni spicchio della ruota.
Come funziona l’applicazione?
Nello specifico, l’ABS riceve il segnale dall’encoder e in base alla configurazione invia un trigger alla telecamera per l’acquisizione e all’illuminatore. L’ABS in questo caso è impostato per mantenere acceso l’illuminatore per 1000 us e la stessa durata corrisponde al tempo di esposizione della camera.
Tutto viene fatto quindi in funzione del segnale inviato dall’encoder montato sull’albero della ruota e questo fa in modo che la camera acquisisca l’immagine e che l’illuminatore si accenda al centro esatto di ogni settore della ruota, indipendentemente dalle velocità della ruota.
Ci sarà un primo schermo che mostrerà l’interfaccia di un software implementato da Genesi Elettronica e che ha lo scopo di mostrare le immagini acquisite dal sistema, la velocità della ruota e il colore di ogni spicchio, riconosciuto da un algoritmo di computer vision.
I dati processati e prodotti dall’ABS potranno essere visionati su un secondo schermo posto a fianco della ruota in cui sarà visibile l’interfaccia web avanzata dell’ABS con lo scopo di mostrare il funzionamento live della dimostrazione applicativa.
Inoltre, essendo l’ABS606D in grado di pilotare fino a 6 illuminatori, oltre alla GEST99 presente nella struttura della demo, saranno presenti dei nuovi illuminatori appartenenti alla linea Five Colors, sviluppati da Genesi Elettronica, e che coprono 5 lunghezza d’onda, nello specifico: RGBYW – Rosso, Verde, Blu, Giallo e Bianco. Montati sul pannello, saranno pilotati dal dispositivo con lo scopo di accendersi in sincronia con lo spicchio fotografato e mantenendo quel colore una volta fermata la ruota.
Specifiche tecniche nuovo ABS606D:
- 6 illuminatori + 2 telecamere
- Fino a 60 A totali di output corrente
- Risoluzione di 10ns con 500 ns ciclo di impulso minimo
- Supporto segnale encoder
- Software basato su Linux

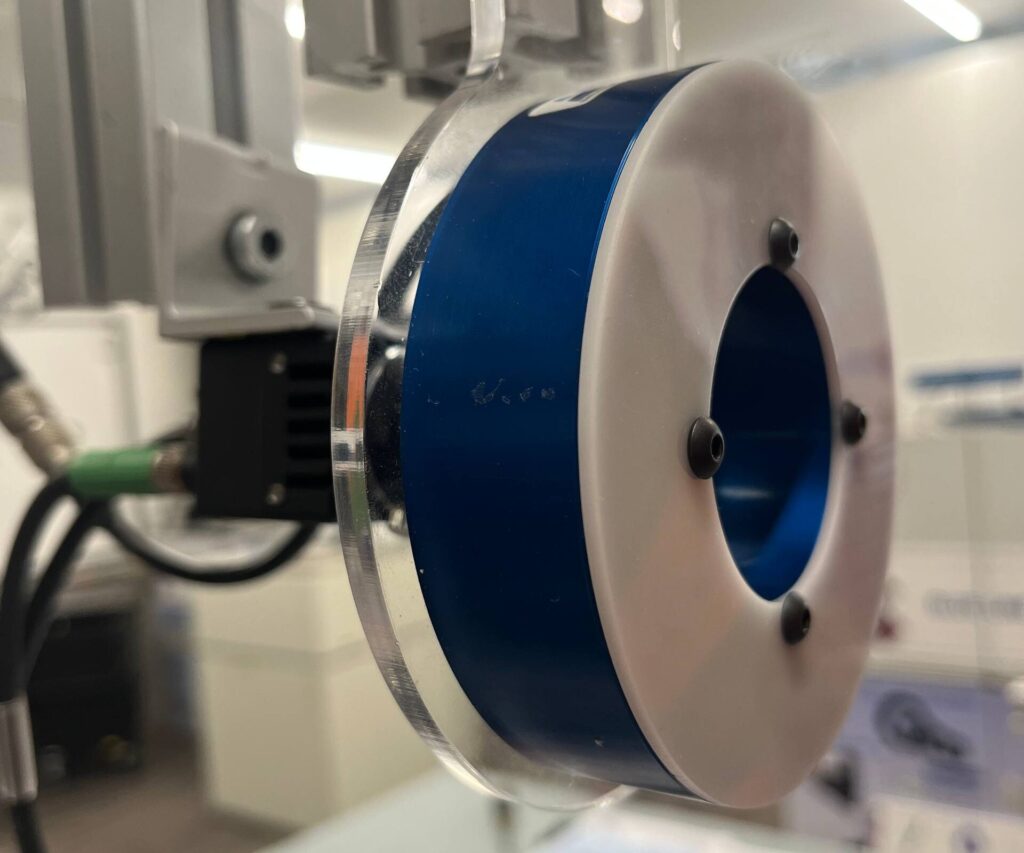

Specifiche tecniche RING LIGHT – GEST MEGA-RING:
GEST 99 – 6K – T
Accessori:
- GEST 99 – ST2 – AP
- GEST99 – P – AP
Per maggiori informazioni: www.genesi-elettronica.com/it/product/gest-mega-ring/

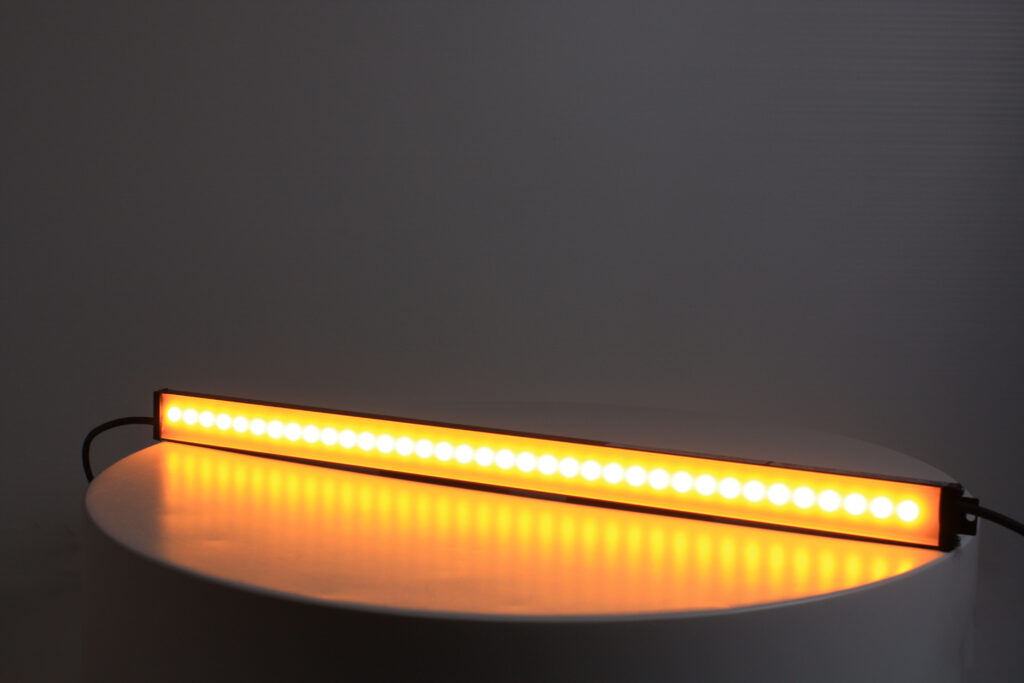

Specifiche tecniche FIVE COLORS LIGHTING:
GEILD 50-RGBYW-T
Caratteristiche:
- Lunghezza d’onda: RGBYW – Rosso, Verde, Blue, Giallo, Bianco

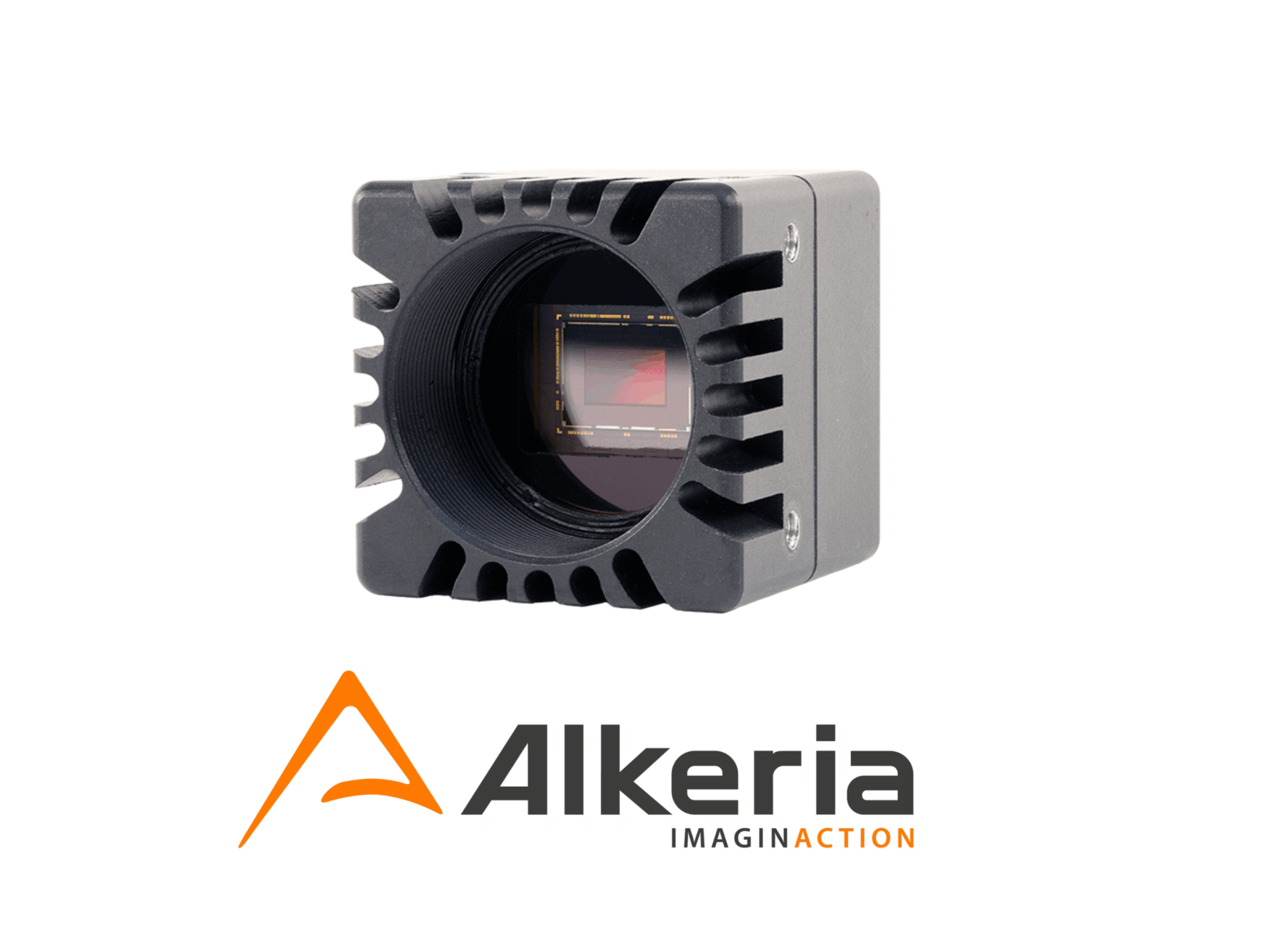

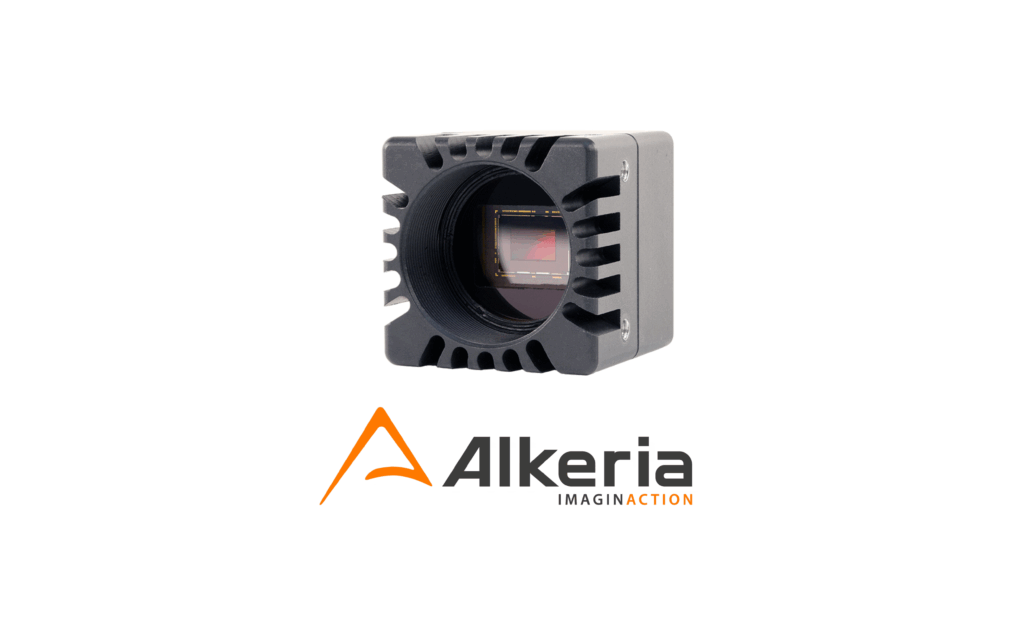

Specifiche tecniche Telecamera matriciale Alkeria:
- Modello: NOTA T2S – C
- Colore: a Colori
- Max frame rate: 80 fps
- Risoluzione: 1936 x 1216 px
Per maggiori informazioni: www.alkeria.com/it/prodotti/nota-telecamera-compatte-usb3
